Troncatrici a disco abrasivo per taglio di acciai trattati

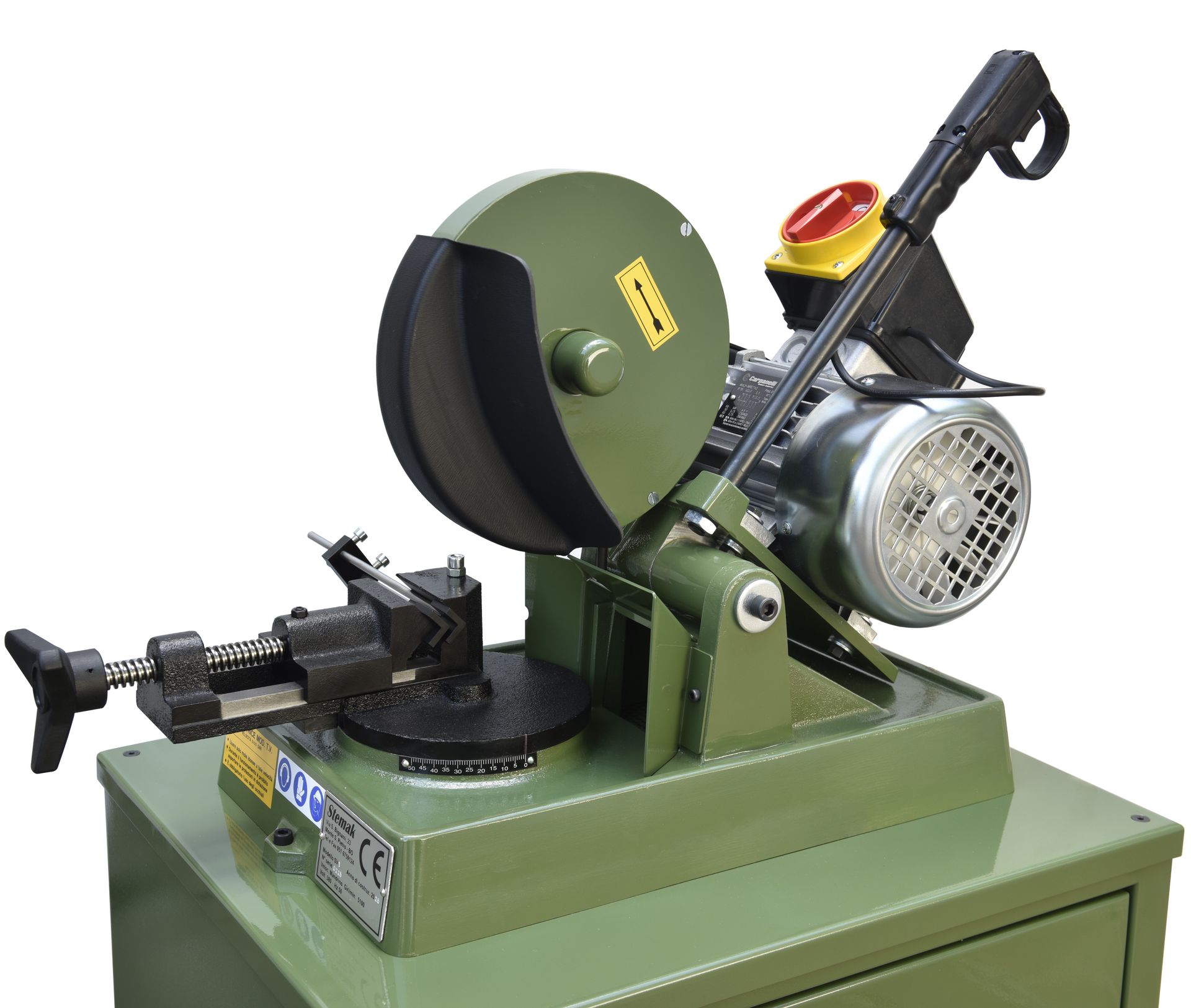

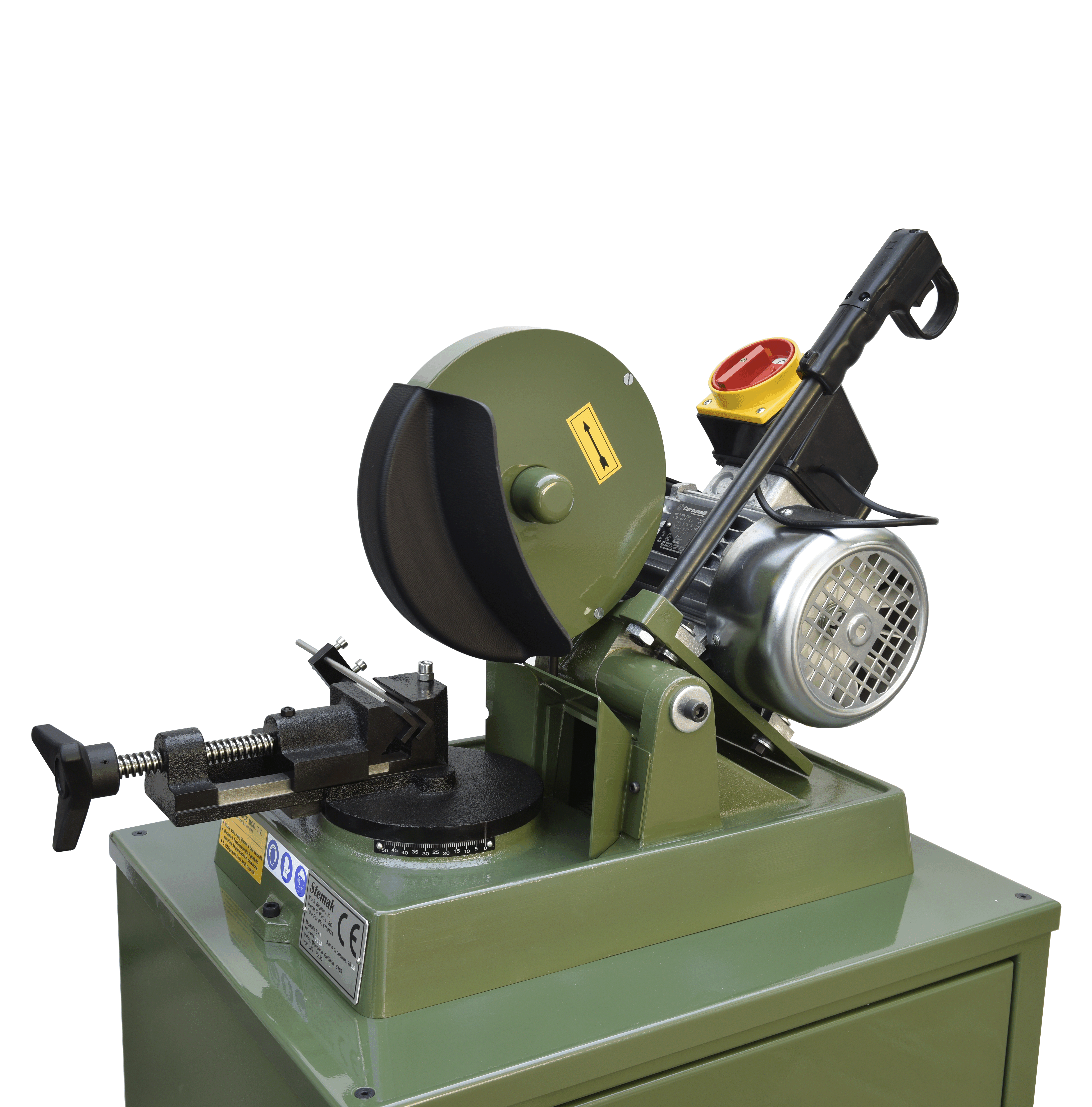

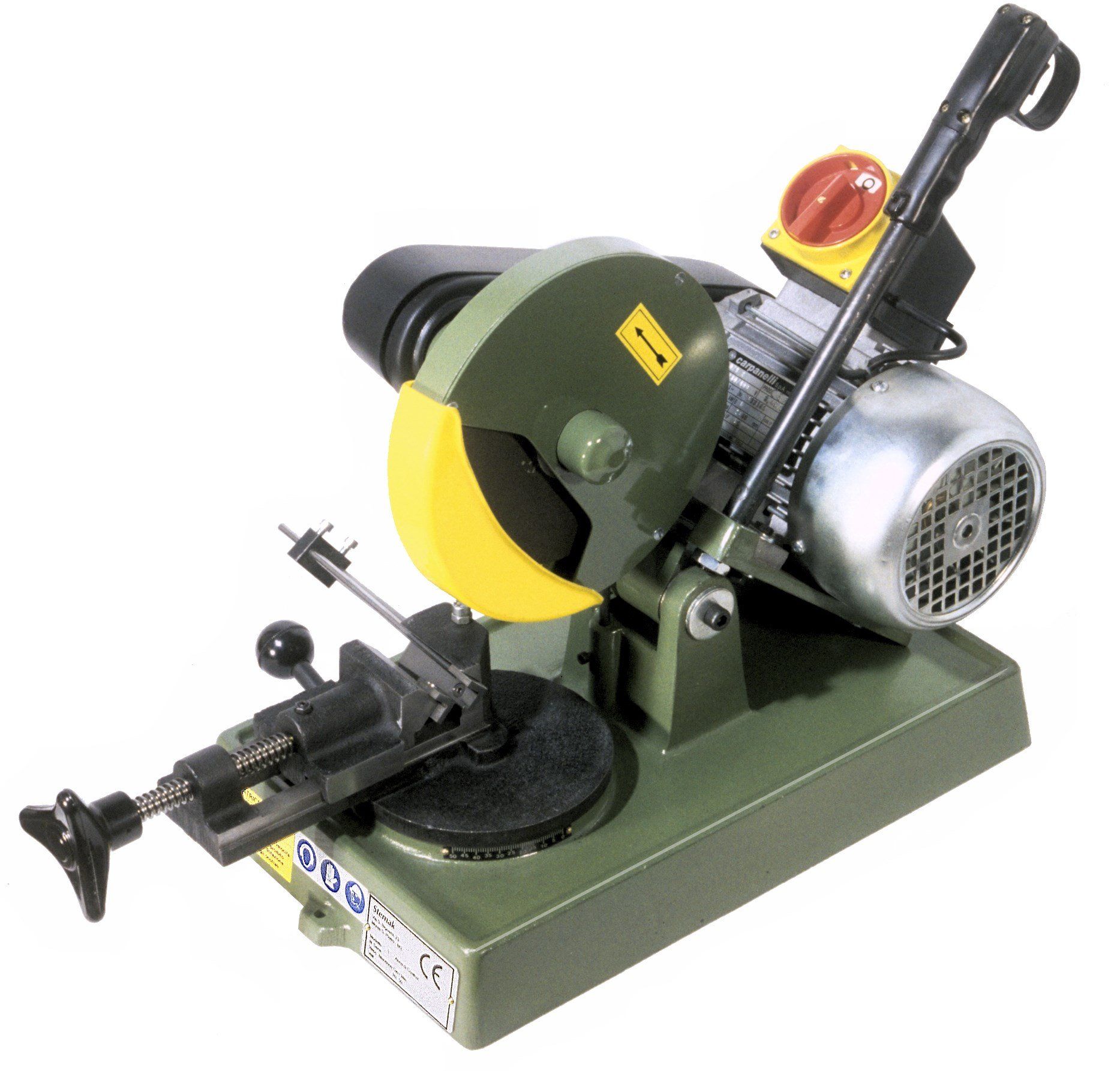

Troncatrice a disco abrasivo
La troncatrice di nostra costruzione è particolarmente usata dagli stampisti per tagliare spine, punzoni, colonne e boccole guida, matrici ed estrattori; viene utilizzata anche nelle attrezzerie meccaniche per troncare viti e bulloni vari, utensili, barrette e piastre di acciai speciali trattati termicamente, materiali compositi e plastici, trafilati e profilati vari in acciaio, acciaio inox, alluminio, ottone, rame, ecc.
Il modello SV 3 consente inoltre di sezionare guide ed alberi di precisione per movimenti lineari (mat. acciaio temprato rettificato, temprato cromato, cromato e inox) impiegati in molteplici settori produttivi (macchine utensili, macchine automatiche, macchine per legno, packaging, ecc. ).
Struttura di base e testa di taglio in fusione di alluminio, morsa bloccaggio pezzo in fusione di ghisa.
Lavorazioni di precisione e finiture accurate per una qualità ed affidabilità costante nel tempo.
Caratteristiche Tecniche:
- Motorizzazioni HP 0,75 - 1 - 1,5 Trifase / monofase
- Diametro, spessore e foro disco abrasivo (in mm): 150 x 1 F.20 – 175 x 1,5 F.20

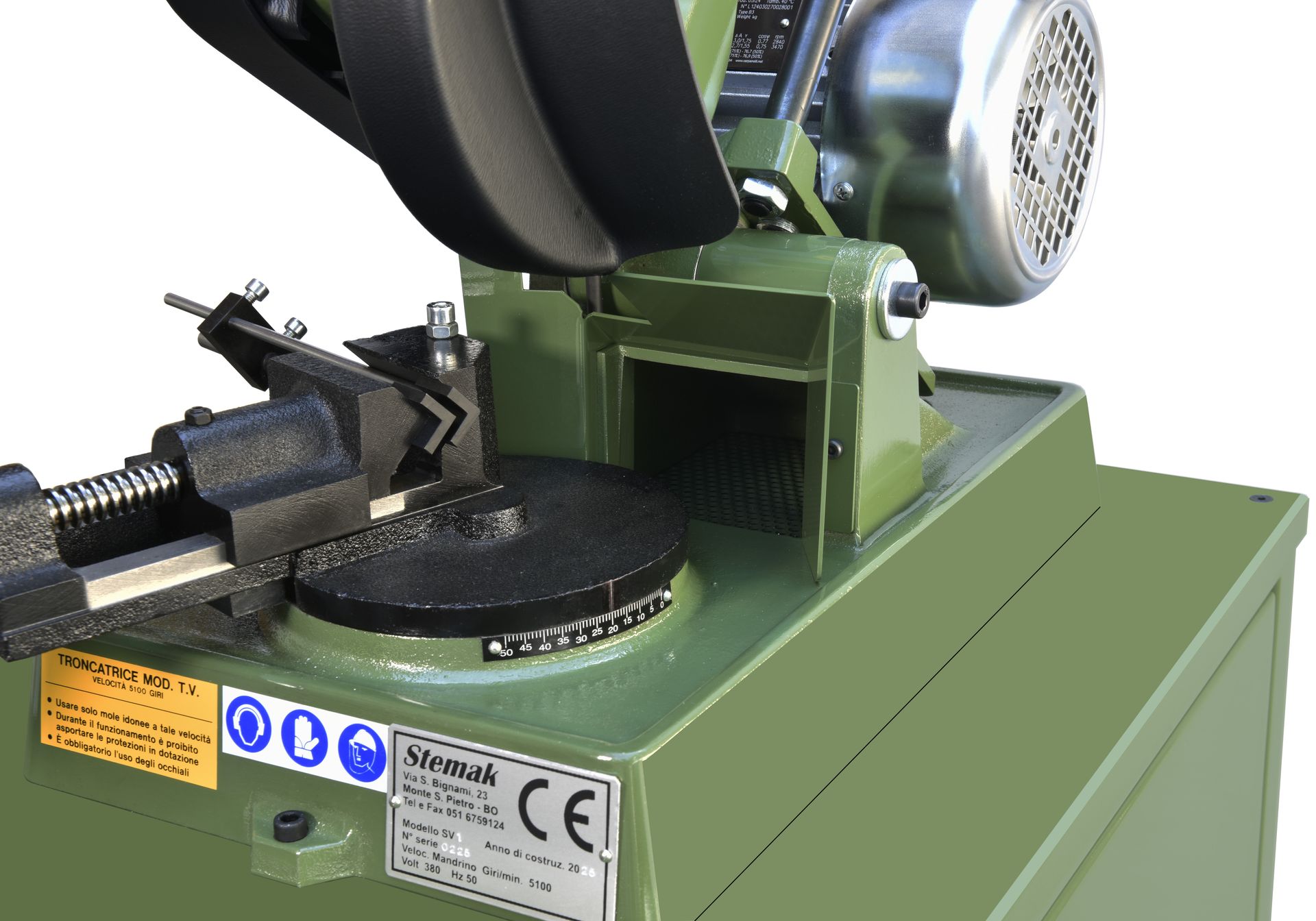

- Morsa orientabile 0°- 45° con bloccaggio rapido
- Carter mobile di protezione disco abrasivo ad apertura progressiva
- Impugnatura di sicurezza con pulsante avvio disco abrasivo
Marcatura CE, manuale di uso e manutenzione.
Modelli e principali caratteristiche tecniche troncatrice a disco abrasivo
| Codice | Modello | Motore | Diametro, spessore e foro disco abrasivo (mm.) | Velocità disco abrasivo (giri/min). | Capacità di taglio (Ø mm.) |
|---|---|---|---|---|---|
| 05.100 | SV 1 | Asincrono Trifase 220/380/50 Hz Potenza 0.75 HP 2830 giri/min. | 150 x 1 175 x 1,5 Foro Ø20 | 5100 | 0-20 |
| 05.200 | SV 1 (1HP) | Asincrono Trifase 220/380/50 Hz Potenza 1 HP 2830 giri/min. | 150 x 1 175 x 1,5 Foro Ø20 | 5100 | 0-25 |
| 05.300 | SV 3 | Asincrono Trifase 220/380/50 Hz Potenza 1,5 HP 2830 giri/min. | 150 x 1 175 x 1,5 Foro Ø20 | 5100 | 0-40 |
| 05.400 | SV 2 | Asincrono Monofase 220 v 50 Hz Potenza 1 HP 2830 giri/min. | 150 x 1 175 x 1,5 Foro Ø20 | 5100 | 0-20 |
| 05.500 | SV 3m | Asincrono Monofase 220 v 50 Hz Potenza 1,5 HP 2830 giri/min. | 150 x 1 175 x 1,5 Foro Ø20 | 5100 | 0-35 |

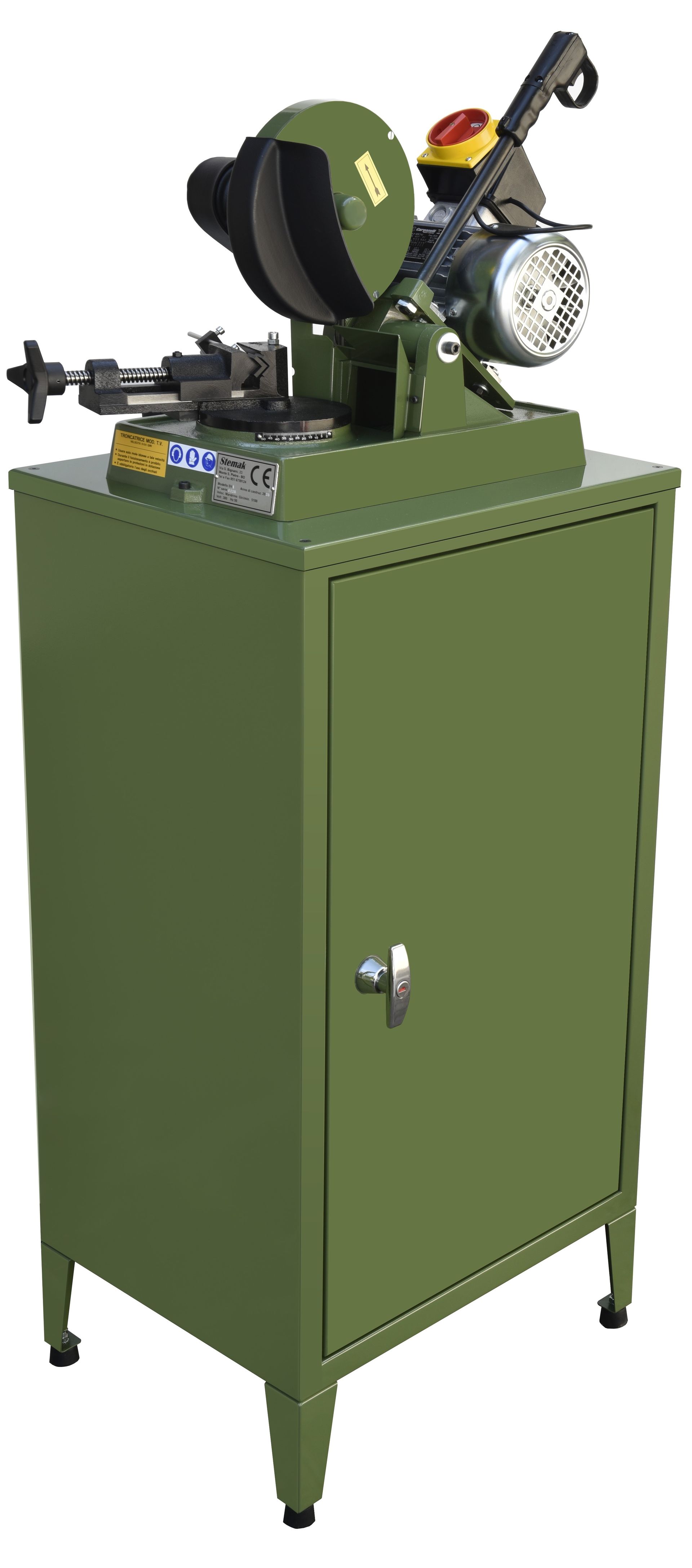

Mobile per troncatrice a disco abrasivo
| Codice | Modello | Descrizione | Dimensioni |
|---|---|---|---|
| 07.100 | M SV | Mobile in lamiera con sportello e maniglia, di base per tutte le versioni di troncatrice. | 400 x 500 x 965 mm. |

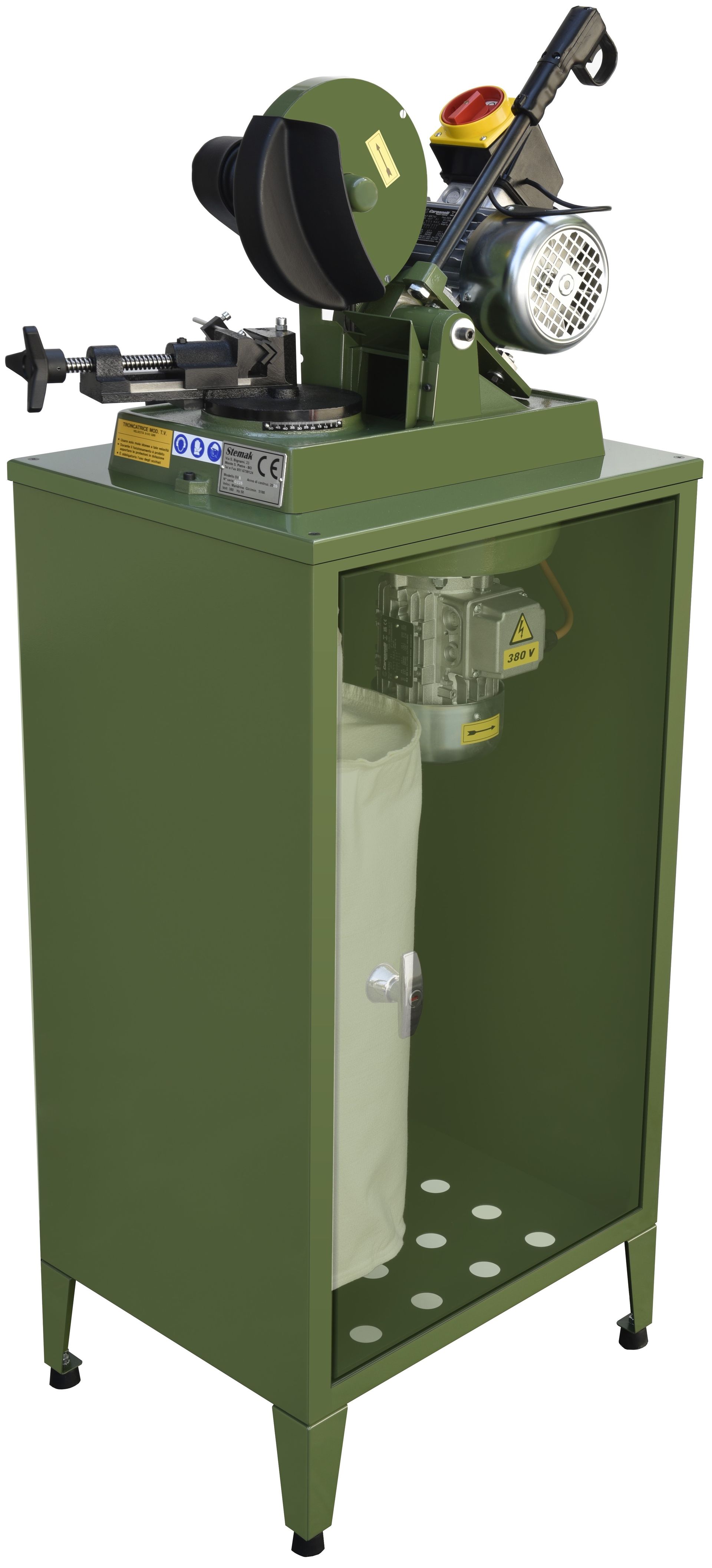

Troncatrice a disco abrasivo completa di mobile in lamiera con gruppo di aspirazione
Caratteristiche tecniche Troncatrice:
- Motorizzazioni HP 0,75 - 1 - 1,5 Trifase / monofase
- Diametro, spessore e foro disco abrasivo (in mm): 150 x 1 F.20 – 175 x 1,5 F.20
- Morsa orientabile 0°- 45° con bloccaggio rapido
- Carter mobile di protezione disco abrasivo ad apertura progressiva
- Impugnatura di sicurezza con pulsante avvio disco abrasivo
Caratteristiche tecniche Gruppo di Aspirazione:
- Mobile in lamiera con sportello e gruppo di aspirazione incorporato
- Aspiratore residui di taglio in fusione di alluminio azionato da motore HP 0,35 Trifase / monofase
- Sacco raccolta residui di taglio in materiale ignifugo
- Mobile con piedini in gomma (ruote bloccabili a richiesta)
Marcatura CE, manuale di uso e manutenzione.
Modelli e principali caratteristiche tecniche troncatrice a disco abrasivo completa di mobile in lamiera con gruppo di aspirazione
| Codice | Modello | Motore | Diametro, spessore e foro disco abrasivo (mm.) | Velocità disco abrasivo (giri/min). | Capacità di taglio (Ø mm.) |
|---|---|---|---|---|---|
| 06.100 | SV 1 MA | Asincrono Trifase 220/380/50 Hz Potenza 0.75 HP 2830 giri/min. | 150 x 1 175 x 1,5 Foro Ø20 | 5100 | 0-20 |
| 06.200 | SV 1 (1HP) MA | Asincrono Trifase 220/380/50 Hz Potenza 1 HP 2830 giri/min. | 150 x 1 175 x 1,5 Foro Ø20 | 5100 | 0-25 |
| 06.300 | SV 3 MA | Asincrono Trifase 220/380/50 Hz Potenza 1,5 HP 2830 giri/min. | 150 x 1 175 x 1,5 Foro Ø20 | 5100 | 0-40 |
| 06.400 | SV 2 MA | Asincrono Monofase 220 v 50 Hz Potenza 1 HP 2830 giri/min. | 150 x 1 175 x 1,5 Foro Ø20 | 5100 | 0-20 |
| 06.500 | SV 3m MA | Asincrono Monofase 220 v 50 Hz Potenza 1,5 HP 2830 giri/min. | 150 x 1 175 x 1,5 Foro Ø20 | 5100 | 0-35 |
